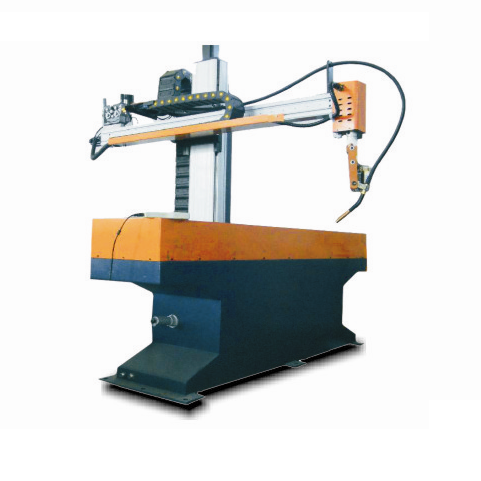

五轴自动化焊接坐标机械手
【产品名称】EWM500五轴焊接机械手
【产品型号】EWM500
【产品描述】
EWM500五轴数控焊接机是我公司在四轴数控焊接机EWM400的基础上，优化升级的一款多功能自动焊接与自动切割设备,它的性能具有多元化，柔性化，智能化。EWM500可实现任意三维空间直线、三维空间弧线及三维空间曲线进行轨迹运动。在装配作业中应用广泛，在电子行业中它可以用来装配印制电路板，在机械行业中它可以用来组装零部件；它可以在劳动条件差，单调重复易疲劳的工作环境工作，以代替人的劳动；它可以在危险的场合下工作，如军用品的装卸、危险品及有害物质的搬运等。
【产品性能】
1、基于空间XYZ直角坐标系编程，有五轴及以上自由度，能够实现自动控制，可重复编程反复应用；
2、超大行程，最长长度可达1.6米；
3、高动态特性，轻负载时其最高运行速度每分钟30米；
4、使用寿命长，一般是10年以上寿命，易于维护，编程简单，易于培训操作员工和维修。
【产品特点】
1、采用试教型编程方式，只要用手动按焊接轨迹走一次，系统自动记录焊接轨迹。大大节省编程时间，学习简单；
2、控制系统采用DSP和EPGA技术可实现4-5轴联动，高速运行时稳定性高；
3、执行部分采用进口伺服电机，实现高精度、高速运行、稳定性高等特点；
4、传动部分采用精密滚珠丝杆提高了重复定位精度和使用寿命；
5、导轨采用高组装线性导轨，提高重复定位精度和使用寿命和降低机器噪音；
6、安装方式采用落地式安装，大大提高了机器的灵活性；
7、机器操作简单稳定性高，只需普通工人就能够操作，无需专业焊工；
8、该焊接机械手的价格只是进口关节机械手的20%大大降低的使用成本，是真正用的起的机械手。
【产品特点】
| 各项规格 | 技术参数 | |
| 基本指标 | X轴(左右)行程: | 1470MM(可客户化定制行程) |
| Y轴(前后)行程: | 950MM(可客户化定制行程) | |
| Z轴(上下)行程: | 430MM(可客户化定制行程) | |
| 设备空走速度： | 6000MM/分钟 | |
| 设备焊接速度： | 600MM/分钟 | |
| 运动指标 | XYZ轴传动方式： | 滚珠丝杆 |
| XYZ轴驱动方式： | 伺服电机 | |
| R轴驱动方式： | 步进电机 | |
| R0旋转轴角度： | 360° | |
| R1旋转轴角度： | 360° | |
| 系统指标 | 额定功率： | 1.6KW |
| 控制方式： | 五轴数控系统 | |
| 焊接方式： | 二保焊焊接、MIG/MAG焊接 | |
| 保护气体： | 二氧化碳或二氧化碳+氩气 | |
| 外型尺寸 | (L)2100 X (W)1700 X (H)1800mm | |
| 产品重量： | 260KG |
|
* 广州翌贝拓自动化科技有限公司有权保留更改产品设计和规格的权利，届时恕不另行通知 |
