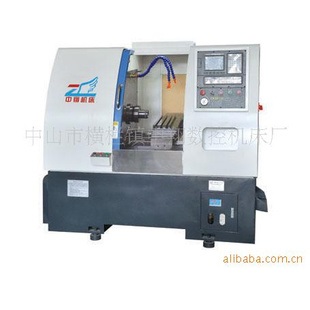

| 型号 | CKP6142数控车床 | 加工尺寸范围 | 360（mm） |
| 产品类型 | 全新 | 是否库存 | 否 |
| 工作形式 | 车 |
ckp6142主要特点:
床身、大拖板、滑板及主轴箱等主要部件均采用先进的树脂砂造型工艺铸造的高强度铸铁件，经时
效处理使机床永不变型。导轨表面经高频热处理，表面硬度达60度以上，滑板表面贴高强度耐磨材
料，使其动静摩擦系数大幅降低，提高了移动速度、重复定位精度、耐磨度及钢性强度。机床位移
速度可达12m/min，提高工作效率，缩短加工时间。换刀方式采用排刀方式，换刀速度快，精度高。
伺服电机与滚珠丝杆通过弹性联轴器直接联接，受力好，精度高。夹紧方式采用全液压夹紧，装夹
工作速度快、省时，操作方便等特点。润化系统采用了电脑自动供油系统，定时、定量保证了机床
各部运行的润滑。
|
主要配置 |
规格 |
备注 |
|
系统控制 |
北京knd-1000ti |
可选配其它系统:台湾宝元、日本三菱等 |
|
主轴 |
台湾普森a2-5 |
原装套筒式主轴 |
|
伺服系统（驱动器+电机） |
日本安川 |
|
|
主轴变频调速器 |
配套5.5kw |
|
|
主轴电机 |
上海森力玛4kw变频电机 |
|
|
x、y轴滚珠丝杆 |
台湾上银或银泰p3级丝杆 |
|
|
x、y轴丝杆轴承 |
日本nsk精密级丝杆专用轴承 |
|
|
油缸 |
配套rc-6 |
|
|
刀架形式 |
排刀或立式电动刀塔、液压、伺服刀塔 |
ckp6142高速精密数控车床主要技术参数
|
序号 |
名称 |
参数 |
其它 |
|
1 |
床身结构 |
平床身 |
|
|
2 |
床身上最大回转直径 |
￠360mm |
|
|
3 |
滑板上最大回转直径 |
￠90mm |
|
|
4 |
主轴孔直径 |
￠56 |
|
|
5 |
自动送料可通棒料直径 |
￠42 |
|
|
6 |
主轴转数 |
45-4500r/min |
无级变频变数 |
|
7 |
主轴电机功率 |
4kw |
|
|
8 |
刀架最多装刀量 |
8把 |
|
|
9 |
纵向（z轴）行程 |
250 mm |
|
|
10 |
横向（x轴）行程 |
680 mm |
|
|
11 |
x、z轴最快位移速度 |
12m/min |
|
|
12 |
液压夹紧油缸 |
6寸 |
|
|
13 |
控制系统 |
凯恩帝1000ti彩屏 |
可选配其它系统 |
|
14 |
最小移动单位x/z |
0.001 mm/0.001 mm |
|
|
15 |
定位精度 |
±0.003 mm |
|
|
16 |
圆度 |
0.003 mm |
|
|
17 |
锥度 |
0.005 mm/100 mm |
|
|
18 |
表面精糙度 |
0.4~1.6 |
|
|
19 |
总装机容量约 |
6.5kw |
|
|
20 |
机床总重量 |
2800kg |
|
|
21 |
外型尺寸 |
2100*1250*1600 |
