产品参数说明
我公司推出国内最可靠LED全自动贴片机,专业满足国内电子厂、SMT加工厂、LED厂商贴
装0805、1206、1210、LED3528器件、LED5050封装器件二极管、三极管等，有效的提高
了贴装的精度和效率，节省大量人工成本。产品已在大量投入市场，使用稳定，操作简
单，是一款具有高性价比的全自动贴装机。
【技术参数】：

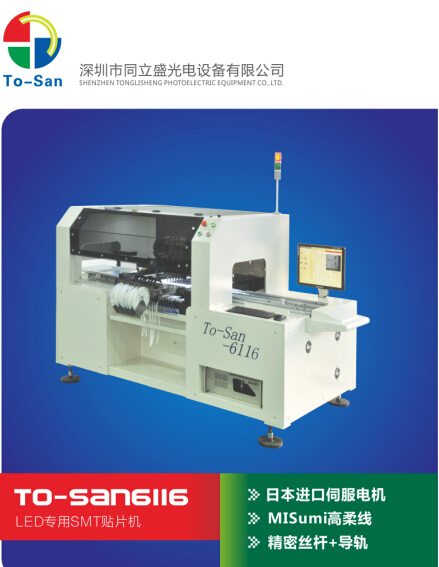

型号：TLS-6116自动贴片机
1 最大电路板面积： 1250(X)╳400(Y)
2 Z轴最大移动范围： 15mm
3 PCB滑台最大移动范围： 1250mm
4 最大贴片速度： 25000Pcs/H (群取群贴30000Pcs/H)
5 平均贴片速度： 20000Pcs/H
6 Mark点识别系统： 自动识别电路板放置偏差
7 吸料校正系统： 自动校正料盒编带位置偏差(可选配)
8 控制方式： 工业控制计算机+运动控制长
9 定位精度： 0.06mm
10 吸嘴缓冲范围： 4.0
11 电源： 220V, 50Hz
12 压缩空气： 0.65-0.75Mpa
13 平均功率： 2KW
14带式喂料器: 8、12、16、24mm飞达
15适用范围： 适配0603、0805、1206(3014)、1210(3528)、5050、SOT等
16喂料器数量： 14个（另可根据要求扩展订制）
17 使用电机: 松下交流伺服电机+安川
18 贴装头： 6头
19 运动驱动系统： 高级交流伺服系统
20元件角度： 0-360°任意角度，运动中同步旋转
21 X/Y运行模式： 精密丝杆+导轨
22 Z运行模式： 进口精密花键
23气源： 进口负压发生器
24操作系统： 同立盛自主开发软件
25 编程方式： 图形化编程，点对点教习编程，视觉编程，PCB文件坐标
导入等
26产品重量： 1000KG
27 尺寸： 203cm *113 cm *145cm
