产品参数说明
我公司推出国内最可靠LED全自动贴片机,专业满足国内
电子厂、SMT加工厂、LED厂商贴装0402、0603、
0805、1206、1210、LED3528器件、
LED5050封装器件二极管、三极管
等，有效的提高了贴装的精度和效率，节省大量人工成
本。产品已在大量投入市场，使
用稳定，操作简单，是一款具有高性价比的全自动贴装
机。
【技术参数】：

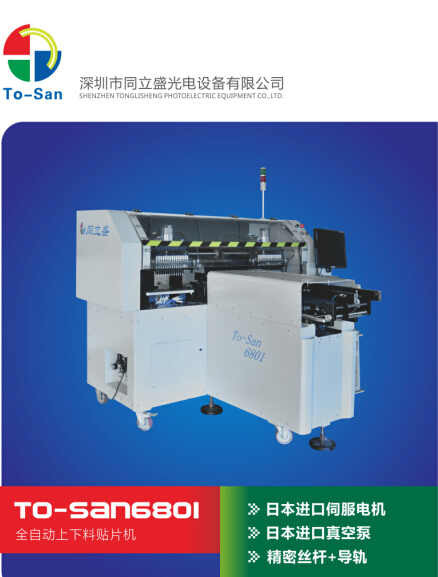

型号：TO-San6801自动贴片机
1 最大电路板面积： 1250(X)╳300(Y)
2 Z轴最大移动范围： 25mm
3 PCB滑台最大移动范围： 1250mm
4 最大贴片速度： 150,000 Pcs/H (群取群贴)
5 平均贴片速度： 60,000~100,000 Pcs/H
6 Mark点识别系统： 自动识别电路板放置偏差
7 控制方式： 工业控制计算机+运动控制卡
8 定位精度： 0.05mm
9 吸嘴缓冲范围： 4.0
10 电源： 220V, 50Hz
11 压缩空气： 0.65-0.75Mpa
12 平均功率： 3KW
13带式喂料器: 8、12、16、24mm飞达
14适用范围： 适配0402、0603、
0805、1206(3014)、1210(3528)、5050
等
15喂料器数量： 30个
16使用电机: 松下交流伺服电机
17 贴装头： 双边15个头(30个吸嘴头)
18 运动驱动系统： 高级交流伺服系统
19元件角度： 0-360°任意角度，运动中同步旋转
20 送料模式： 全自动上下料
21 X/Y运行模式： 精密丝杆+导轨
22负压气源： 真空泵
23操作系统： 同立盛自主开发软件
24 编程方式： 视觉编程
25产品重量： 800KG
26 尺寸： 272cm *172 cm *134cm
