| 规格 |

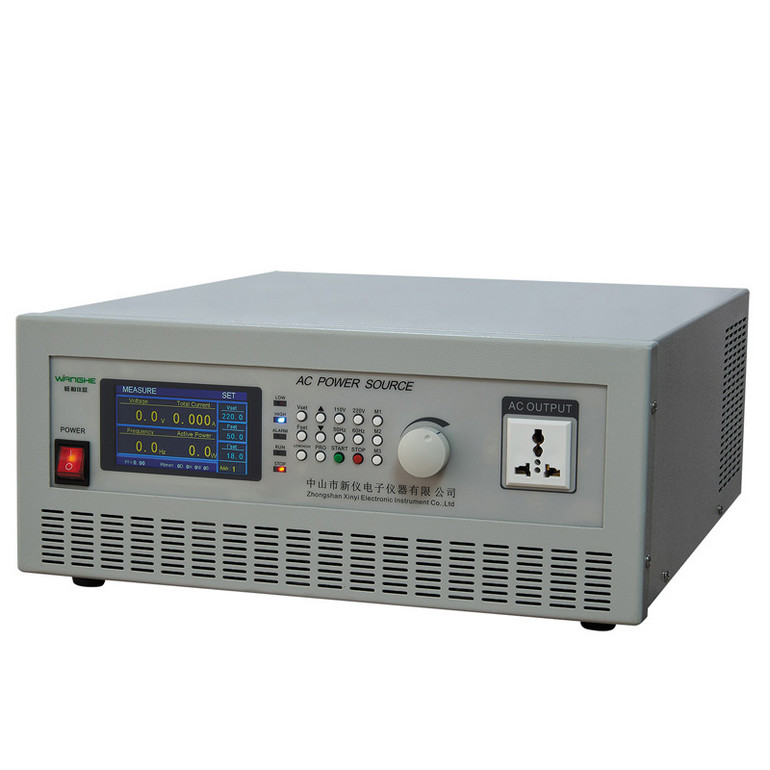

三进/单进单出程控变频电源 |
| 输入电源 |
10KVA及以下；单相220V±10%；50Hz±5Hz |
| 10KVA及以上;三相380V±10%；三相四线+地线；50Hz±5Hz |
| 输出电压范围 |
低档1.0～150.0V,高档150.1～300.0V |
| 输出频率 |
20KVA以上45 Hz~65Hz可调； |
| 20KVA以下45 Hz~400Hz可调； |
| 调速步幅0.1Hz,快捷键：50Hz﹑60Hz |
| 频率稳定度 |
≤0.1% |
| 电压稳压度 |
≤1% |
| 波形失真度 |
≤2%（THD） |
| 源电压效应 |
≤1% |
| 效率 |
≥90% |
| 负载效应 |
≤1% |
| 频率显示 |
0.1%读数，分辨率0.1Hz |
| 电压显示 |
±（0.5%读数+0.5%量程），分辨率0.1V |
| 电流显示 |
±（0.5%读数+0.5%量程），分辨率0.001A/0.1A |
| 功率显示 |
±（0.5%读数+0.5%量程），分辨率0.01W/0.1kw |
| 功率因数显示 |
±0.1，分辨率0.01 |
| 预置功能 |
输出电压﹑输出频率﹑输出电流上限/通讯地址 |
| 快捷功能 |
常用电压﹑频率转换﹑M1 M2 M3三组快捷组存储 |
| 报警功能 |
保护装置动作后发出报警（声光）信号，显示故障代码； |
| 过载能力 |
1.0le＜I输出≤1.1Ie,延时15s切断输出 |
| 1.0le＜I输出≤1.2Ie,延时5s切断输出 |
| 过载保护 |
功率器件温度大于85℃±5℃ |
| 外部通信接口（选配） |
RS-232C/RS485 |
| 外壳防护等级 |
IP20 |
| 机箱结构 |
台式（500VA﹑1KVA﹑2KVA﹑3KVA)﹑柜式（带脚轮，2KVA及以） |
| 工作环境 |
温度0~40℃，相对湿度0~80% |
| 单入单出产品规格 |
| 规格 |
单进单出 |
| 容量（KVA) |
0.5KVA |
1KVA |
2KVA |
3KVA |
5KVA |
10KVA |
| 最大负载 电流（A) |
高档 |
2.08 |
4.16 |
8.33 |
12.5 |
20.83 |
41.66 |
| 低档 |
4.16 |
8.33 |
16.66 |
25 |
41.66 |
83.33 |
| 三入单出产品规格 |
| 规格 |
三进单出 |
| 容量（KVA) |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
100KVA |
| 最大负载 电流（A) |
高档 |
62.5 |
83.3 |
125 |
187.5 |
250 |
416.6 |
| 低档 |
125 |
166.7 |
250 |
375 |
500 |
833.3 |
| 过载保护特性 |
| 电源规格 |
过载保护条件 |
| （0.5～5）KVA |
连续运行条件：P输出≤1.0P额定/I输出≤1.0I额定 |
| 15秒内关断输出：1.0P额定＜P输出≤1.2P额定/1.0I额定＜I输出≤1.2I额定 |
| 5秒内关断输出：1.2P额定＜P输出≤2.0P额定/1.2I额定＜I输出≤2.0I额定 |
| 立即关断输出：2.0I额定＜I输出，2.0I额定＜I输出 |
| 10KVA以上 |
连续运行条件：P输出≤1.0P额定/I输出≤1.0I额定 |
| 15秒内关断输出：1.0P额定＜P输出≤1.1P额定/1.0I额定＜I输出≤1.1I额定 |
| 5秒内关断输出：10KVA～20KVA:1.1P额定＜P输出≤1.5P额定/1.1I额定＜I输出≤1.5I额定 |
| 30KVA及以上:1.1P额定＜P输出≤1.2P额定/1.1I额定＜I输出≤1.2I额定 |
| 立即关断输出：1.5I额定＜I输出（10KVA～20KVA），1.2I额定＜I输出（≥30KVA) |
