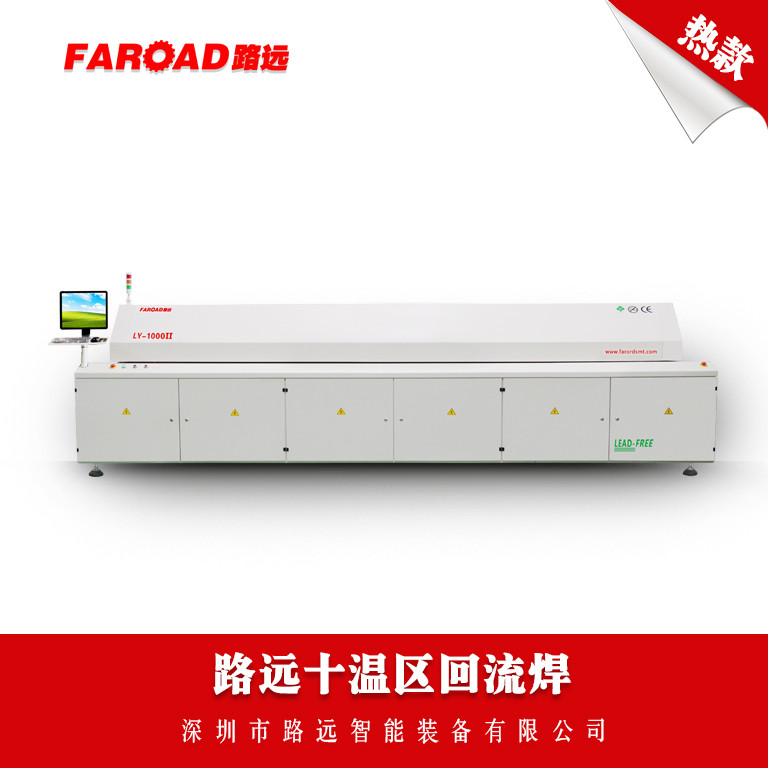

路远LY-1000Ⅱ十温区回流焊
Faroad LY-1000Ⅱ Ten-zones Reflow oven
路远LY-1000D十温区回流焊
Faroad LY-1000D Ten-zones Reflow oven
参数规格 Parameter specification
|
设备型号 |
LY-1000Ⅱ |
LY-1000D |
|
加热部分参数 |
||
|
加热区数量 |
上10/下10 |
上10/下10 |
|
加热区长度 |
3892mm |
3892mm |
|
冷却区数量 |
上2（冷空气内循环式） |
|
|
排风量 |
10m³/min×2（通道） |
|
|
运输部分参数 |
||
|
PCB最大宽度 |
400mm（选配：450mm） |
250×2（单通道50~450mm） |
|
运输方向 |
左→右L→R （选项：右→左R→L） |
|
|
运输导轨固定方式 |
前端固定（选项：后端固定） |
前后导轨固定，中间两条活动 |
|
运输带高度 |
900±20mm |
|
|
运输带方式 |
链传动+网传动（选项：链传动+中央支撑；链条为单排链） |
|
|
PCB上部高度 |
上30mm / 下25mm |
|
|
运输带速度 |
300-2000mm / Min |
|
|
控制部分参数 |
||
|
电源 |
3相，380V 50/60Hz （可选：3,220V 50/60Hz选配） |
|
|
启动功率 |
36KW |
38KW |
|
正常工作消耗功率 |
11KW |
12KW |
|
升温时间 |
大约：30min |
大约：35min |
|
温度控制范围 |
室温~300℃ |
|
|
温度控制方式 |
PID全闭环控制，SSR驱动 |
|
|
温度控制精度 |
±1℃ |
|
|
PCB板温分布偏差 |
±1.5℃ |
|
|
设置参数存储 |
可存多种设置参数 |
|
|
异常警报 |
温度异常（恒温后超高温或低温） |
|
|
信号灯塔 |
三灯 |
|
|
机体参数 |
||
|
外形尺寸 |
6160×1320×1490mm |
6160×1539×1490mm |
|
重量 |
大约2615kg |
大约：3050kg |
|
颜色 |
计算机灰（以技术协议指定颜色为准） |
|
|
整流板结构 |
镀锌板 |
|
|
选配项 |
||
|
双导轨运输 |
带D为双轨，1.3或1.4固定，可同时过最大PCB宽度300+300mm |
|
Parameter specification
|
Model |
LY-1000Ⅱ |
LY-1000D |
|
The Parameter of Heating Zone |
||
|
No.of Heating Zones |
Top 10 / Bottom 10 |
Top 10 / Bottom 10 |
|
Length of Heating Zones |
3892mm |
3892mm |
|
No.of Cooling Zones |
Up2（The interior-circulation of cold air） |
|
|
Exhaust Volume |
10m³/min×2（Channel） |
|
|
The Parameter of Conveyor Zone |
||
|
Max.width of PCB |
400mm （Option：450mm） |
250×2（Single Channel 50~450mm） |
|
Direction of Conveyor |
Left→Right（Option：Right→Left） |
|
|
Conveyor Rail Fixed |
Front Rail Fixed（Option：Rear Rail Fixed） |
Front and Rails Fixed,Two Adjustable Rails At Center） |
|
Conveyor Height |
900±20mm |
|
|
PCB Transmission Agent |
Chain+Mesh （Option：Chain+Central Support; Single-row chain） |
|
|
PCB Board Height |
Top 30mm / Bottom25mm |
|
|
Conveyor Speed |
300-2000mm/Min |
|
|
The Parameter of Control Zone |
||
|
Power |
3 Phase, 380V 50/60Hz （Option：3,220V 50/60Hz） |
|
|
Start-up Power |
36KW |
38KW |
|
Power Consumption |
11KW |
12KW |
|
Warming Time |
Approx：30min |
Approx：35min |
|
Temp-Control Range |
Indoor temp~300℃ |
|
|
Temp-Control Mode |
PID Full-closed loop control, SSR Driving |
|
|
Temp-Control Accuracy |
±1℃ |
|
|
PCB Temp-Deviation |
±1.5℃ |
|
|
Parameter Storage |
Could Store Multiple Parameters |
|
|
Abnormal Alarm |
Abnormal（Extra-high Temp Or Extra-low Temp After Constant Temp） |
|
|
Signal Tower |
Three Lights |
|
|
机体参数 |
||
|
Outside Dimension |
6160×1320×1490mm |
6160×1539×1490mm |
|
Weight |
Approx：2615kg |
Approx：3050kg |
|
Color |
Computer Grey（Depend on the assigned color within technological agreement） |
|
|
Commuted Element |
Galvanized Plate |
|
|
The Option |
||
|
Dual-Lane Transmission |
Dual Lane with the letter D, 1.3 Or 1.4 fixed, Max.width PCB 300×300mm |
|
