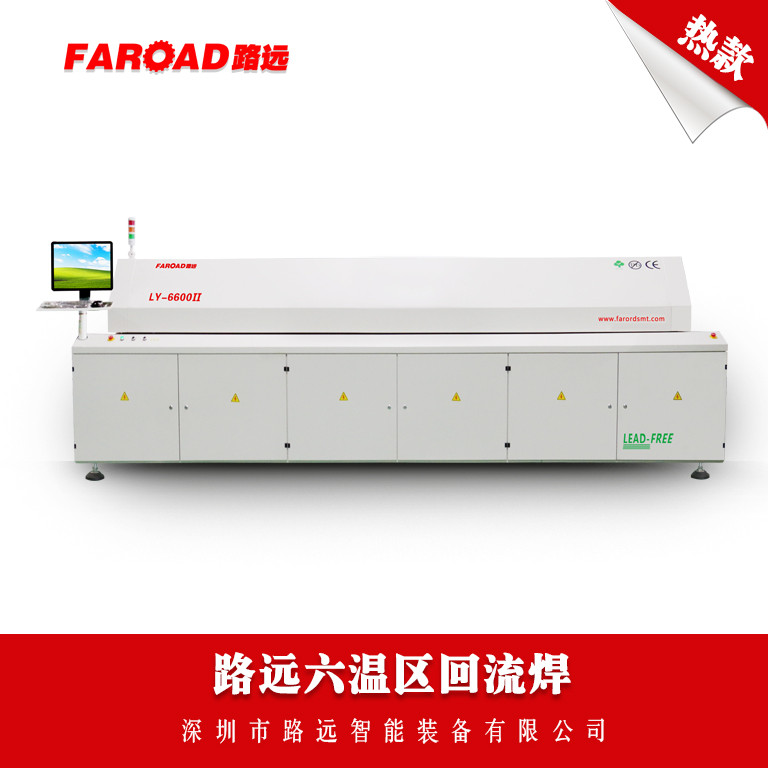

路远LY-6600Ⅱ六温区回流焊
Faroad LY-6600Ⅱ Six-zones Reflow oven
参数规格 Parameter specification
|
设备型号 |
LY-6600Ⅱ |
|
机体参数 |
|
|
外形尺寸 |
3800×900×1400 |
|
加热区数量 |
上6/下6 |
|
加热区长度 |
2460mm |
|
加热方式 |
微循环加热 |
|
冷却区数量 |
1（内置） |
|
冷却区长度 |
500mm |
|
冷却方式 |
自然风冷 |
|
整体颜色 |
电脑白 |
|
排风量要求 |
10M3/min×2（通道） |
|
重量 |
1300kg |
|
运输部分参数 |
|
|
运输方式 |
左到右（选配；右到左） |
|
运输网带宽度 |
400mm |
|
导轨调宽范围 |
50~300mm |
|
运输接驳高度 |
900±20mm |
|
运输速度 |
300~1800mm/min |
|
控制部分参数 |
|
|
PCB三点温差 |
±2º |
|
温度控制精度 |
±1º |
|
温度控制范围 |
5温区与6温区之间80º；其它温区间60º |
|
温度控制方式 |
室温~350º |
|
电源 |
380V |
|
启动功率 |
6kw |
|
正常工作消耗功率 |
可设置 |
|
停电保护 |
超温报警 |
Parameter specification
|
MOEL |
LY-6600Ⅱ |
|
GENERAL |
|
|
Dimension（L*W*H） |
3800×900×1400 |
|
Weight |
1300kg |
|
Number Of Heating Zones |
Top 6 / Bottom 6 |
|
Length Of Heating Zones |
2460mm |
|
Heating Method |
Micro Circulation |
|
Number Of Cooling Zones |
1 （Inside） |
|
Length Of Cooling Zones |
500mm |
|
Cooling Method |
Natural Air Cooling |
|
Standard Color |
Computer White |
|
Exhaust Volume |
10M3/min×2（Channel） |
|
Standard Features Of Conveyor System |
|
|
Conveyor Direction |
Left→Right （Option：Right →Left） |
|
Conveyor Width |
400mm |
|
Range Of Rail Width |
50~300mm |
|
Conveyor Height |
900±20mm |
|
Conveyor Speed Range |
300~1800mm/min |
|
Standard Features Of control system |
|
|
Temperature deviation on PCB |
±2º |
|
Temperature Control Precision |
±1º |
|
Temperature Setting Range |
80º between the fifth and sixth zones, other zones for 60º |
|
Temperature Control Method |
Indoor Temperature~350º |
|
Power Supply |
PID+SSR |
|
Power For Warm Up |
Three Phase + Five Wire |
|
Power Consumption |
Self-setting |
|
Power Protection |
Over temperature Warning |
