| GL140开关控制盒 |
 |
| 特别提示：请妥善保管包装盒内二维码，以备后期使用 |
| 【设备联网】 设备联网:把开关控制盒接入“智能家居”系统中，实现互联网远程操控开关控制盒。 |
 |
|
| *设备联网方式：手机app扫描开关控制盒上的二维码或手输入SN码添加 |
 |
 注意事项 注：设备联网需先搭建好“智能家居”系统环境 1.手机下载APP。 2.使用app适配中控处理器。 |

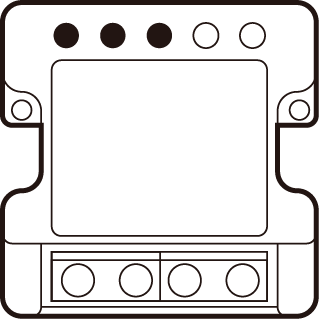

| 【产品描述】 |
| GL140开关控制盒用于接收与执行无线遥控器和手机app的操作指令，进而对负载进行开/关控制，实现无线遥控控制、互联网远程控制。该开关控制盒提供1路40A继电器，能有效抵抗高负载的浪涌。 |
| 内置强大2.4芯片，能即时接受与执行无线遥控和手机app的指令，能把实时状态推送至app。 |
【参数说明】
| 参数项 | 参数数据 |
| 电源输入： | AC85V-265V |
| 电源输出形式： | 电源通断输出 |
| 上电默认输出状态： | 可设置 |
| 额定电流： | 30A |
| 最大阳性负载： | 6000w |
| 最大荣性负载： | 1000w(在测) LED20w*50 |
| 无线频道： | 2.4g |
| 无线范围： | 空旷越100米 室内约30米 |
| 最多匹配遥控器数： | 8个 |
| 产品定位： | 家用（待定） |
| *开关控制盒在APP上的功能 | |
 |
1.开/关控制 2.遥控匹配 3.定时开/关设置 4.开关控制实时状态置 |
| 【中继功能】 |

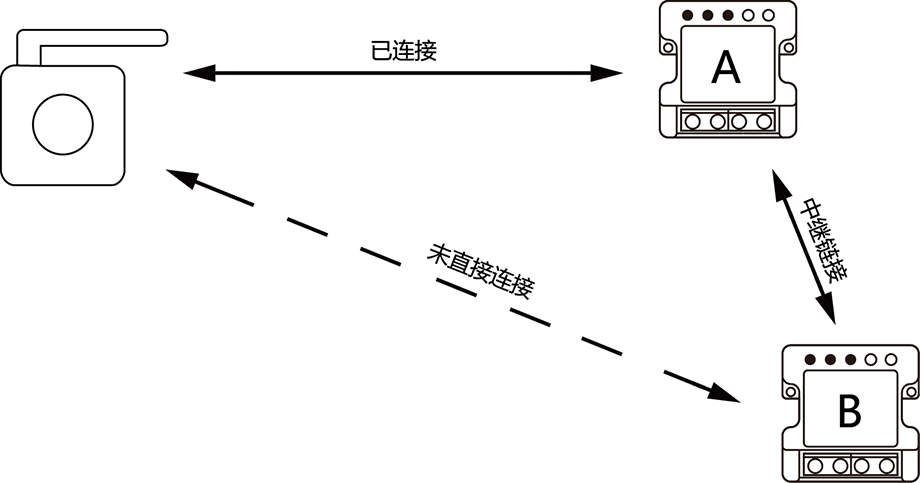

| 中继功能作用于智能家居系统中的多个控制盒间相互传输数据 例如下图：系统中的控制盒A和B，A会通过中继功能传输B与中控间的“交互”数据。 |
 |
| 【安装和操作】 |
| 中继功能作用于智能家居系统中的多个控制盒间相互传输数据 例如下图：系统中的控制盒A和B，A会通过中继功能传输B与中控间的“交互”数据。 |
 |
|
将开关控制盒接入现有灯具线路中，通上电 |
| 功能键操作 | 指示灯状态含义 | ||
| 短按 | 进入匹配模式 | 上电状态、开关操作 | 指示灯不亮 |
| 长按4s | 设置上电输出状态默认开 | 进入匹配模式 | 指示灯快闪 |
| 长按5s | 设置上电输出状态默认关 | 设置上电默认开 | 指示灯快闪--常亮 |
| 长按7s | 清空所有遥控器匹配码 | 设置上电默认关 | 指示灯快闪-常亮-熄灭 |
| 安装注意事项： 不能安装在金属、镀金箱中，不能贴在金属体上或地面上，否则会消减开关盒的天线增益造成不能接受无线信号或接受距离变短。 |

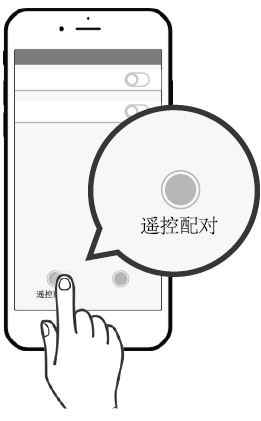

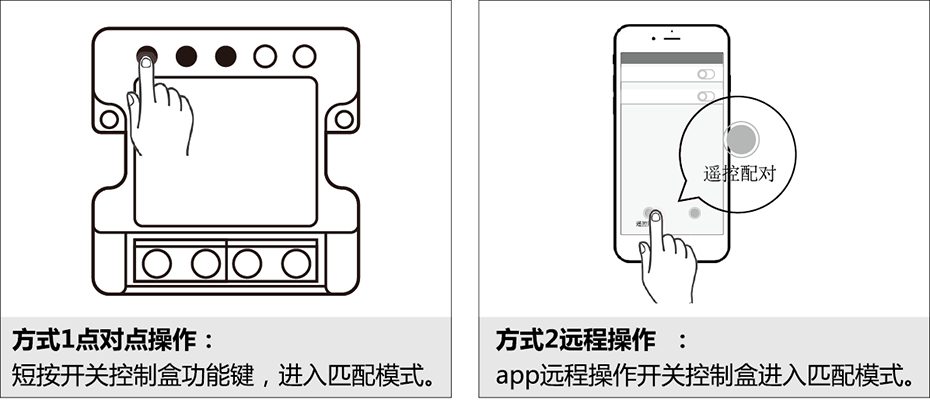

| 【开关控制盒与遥控器匹配/消除匹配】 GL140开关控制能够与多个无线遥控器配对，实现灵活的多控方式。 *开关控制盒与遥控器的匹配/消除匹配过程： 1.开关控制盒进入匹配模式，等待接收遥控器的匹配/消除匹配指令 2.遥控器发送匹配/消除匹配指令。 3.开关控制盒验证指令。 *在匹配/消除匹配过程中，开关控制盒所要操作的就是让其进入匹配模式。  （方式2的优点在于无需经过控制盒，例如开关控制已经安装好在隐蔽的位置后） * 开关控制盒匹配成功时状态：继电器开合3次 开关控制盒消除匹配成功时状态：继电器开合2次 |
| 注意事项： 不开关控制匹配模式持续时间为120秒，如果120秒不做任何操作将自动退处匹配 模式。成功匹配/消除匹配后控制也自动退出匹配模式。 |

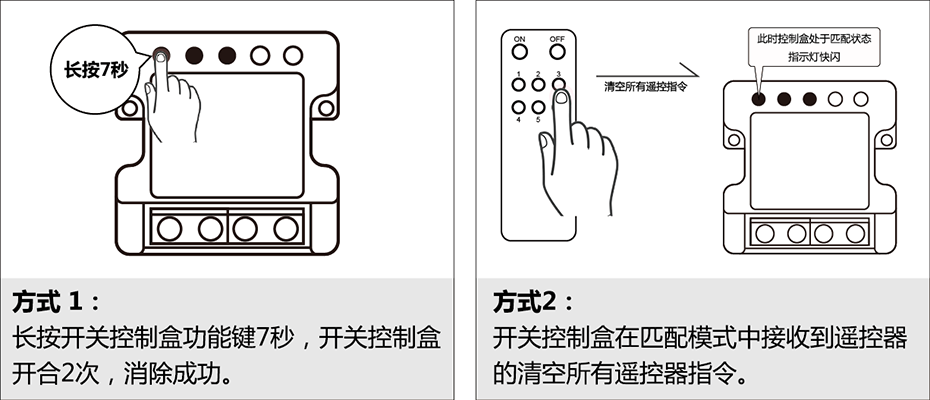

| *清空开关控制盒所有遥控器： |
 |
| 【上电状态设置】 *上电默认开设置 操作方式：长按开关控制盒功能按键4秒，指示灯常亮时松开按键。 过程状态：开关控制指示灯先快闪，第4秒时指示灯常亮。 *上电默认关设置 操作方式：长按开关控制盒功能按键5秒，指示灯熄灭时松开按键。 过程状态：开关控制指示灯先快闪，第4秒时指示灯常亮，第5秒时熄灭。 |
