适用条件

给定技术指标适用于以下条件：预热30分钟，同时仪器处于校准周期内并执行过自校准

型号

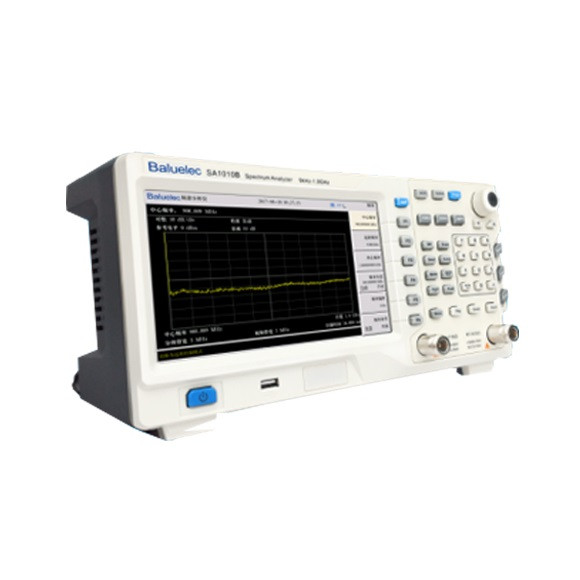

SA1010B

频率范围

9kHz~1.8GHz

频率读数精度

±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz）

内部基准（10MHz）

老化率

<1ppm/年

温漂

分辨率带宽（RBW）

范围(<10Hz为选件)

1Hz至500kHz（以1至10连续步进）、1MHz、3MHz

选择性（60dB/3dB）

RBW≤500kHz

<5：1 典型值（数字实现，接近高斯形状）

精度

<5% 典型值

视频带宽（VBW）

10Hz至3MHz

显示平均噪声电平（1Hz分辨率带宽，射频衰减器0dB）

前置放大器关

100kHz至1MHz  <-100dBm-3×(f/100kHz)dB

1MHz至10MHz  <-130dBm

10MHz至1GHz  <-135dBm

1GHz至1.8GHz   <-134dBm

前置放大器开

100kHz至1MHz  <-120dBm-3×(f/100kHz)dB

1MHz至10MHz  <-150dBm

10MHz至1GHz  <-155dBm

1GHz至1.8GHz   <-153dBm

相位噪声

fc=500MHz

频偏30kHz时为  -90dBc/Hz

频偏100kHz时为  -100dBc/Hz

频偏1MHz时为   -115dBc/Hz

注：典型的fc=500MHz RBW≤1kHz，取样检波，迹线平均次数≥10

扫描时间

非零扫宽

3ms至3000s

零扫宽

1ms至3000s

扫描模式

连续，单次

触发

触发源

自由，视频，外部

外部触发电平

5V TTL电平，标称值

频率计数器

计数分辨率

1Hz、10Hz、100Hz、1kHz

计数器不确定度

频率读数×频率基准精度+计数分辨率

幅度精度（20℃至30℃）

综合幅度精度（90%）

输入信号范围0dBm至-50dBm

±1.5dB

幅度

测量范围fc≥10MHz

显示平均噪声电平 至 +20dBm

最大安全输入电平

平均连续功率

+23dBm

最大直流输入电压

　50Vdc

输入衰减器范围

0至30dB，步进为1dB

1dB压缩点

+7dBm

杂散和剩余响应

TOI（三阶失真）

>30MHz

+13dBm

SHI（二阶失真)

>10MHz　

+30dBm　

输入相关杂散信号

<-60dBc

剩余响应

<-90dBm

跟踪信号源（选件）

频率范围

100kHz至1.8GHz

输出功率

-30dBm 至 0dBm  1dB步进

输出平坦度

跟踪信号源（100kHz至1.6GHz）±3dB

独立信号源（150MHz至1.6GHz）±3dB

输入/输出

射频输入/出

N型阴性（50Ω）

USB

设备端：USB 1.1  B接头      主控端：USB 2.0  A接头

LAN

10/100 Base-T，RJ-45连接器

RS232

9引脚D-SUB（阳头）

FM/AM音频解调

耳机插孔

基准输入/出

10MHz，BNC阴头

输入功率0dBm 至 +10dBm

输出功率0dBm±2dB

VGA

800*480，60Hz，15引脚D-SUB（阴头）

外触发输入

5V TTL电平（±10V，100mA最大）

常用参数

显示器

TFT LCD，8英寸

重量

最大重量4kg

最大尺寸

335（W）×162（H）×116（D）mm

工作温度

0℃至40℃

存储温度

-20℃至+70℃

电源

输入电压范围

100V至240V

AC频率范围

40Hz至60Hz

功耗

最大20W
