产品简介：

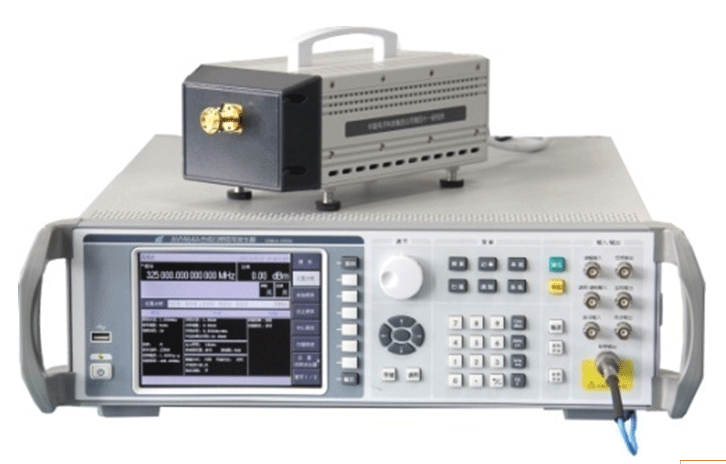

毫米波（THz）信号发生器，由微波合成信号发生器和毫米波（THz）倍频模块两部分构成。倍频模块所需射频信号通过射频电缆从合成信号发生器输入，软件控制通过倍频源模块专用连接电缆实现，倍频源模块使用时的频率、功率等参数由合成信号源控制，直流驱动通过专用的电源适配器提供。倍频源模块依据标准波导段分段，通过更换不同频段的倍频源模块可完成50GHz～325GHz频段信号的发生。
主要技术指标：
|
型 号 |
AV3869 |
AV82406 |
AV82406A |
AV82406B |
AV82406C |
AV82406D |
|
频率范围（GHz） |
92GHz～96GHz |
50GHz～75GHz |
75GHz～110GHz |
110GHz～170GHz |
170GHz～220GHz |
220GHz～325GHz |
|
输出功率（dBm） |
26dBm |
14dBm |
12dBm |
3dBm |
-1dBm |
-7dBm |
基本构成：
|
型号 |
仪器名称 |
主要指标 |
数量 |
备注 |
|
|
|
合成信号源 |
250KHz～20GHz |
1台 |
具备扩频功能 |
|
|
AV3869 |
毫米波（THz）倍频源模块 |
92GHz～96GHz |
1台 |
测试端口为标准矩形波导接口，不同频段模块可选。 |
|
|
AV82406 |
50GHz～75GHz |
1台 |
|||
|
AV82406Ａ |
75GHz～110GHz |
1台 |
|||
|
AV82406Ｂ |
110GHz～170GHz |
1台 |
|||
|
AV82406Ｃ |
140GHz～220GHz |
1台 |
|||
|
AV82406Ｄ |
220GHz～325GHz |
1台 |
|||
|
|
射频连接电缆 |
|
1根 |
3.5mm/3.5mm-KJ |
|
|
|
软件 |
|
1套 |
合成源控制 |
|
|
|
电源适配器 |
|
1个 |
可提供15V电压 |
|
