产品详情：

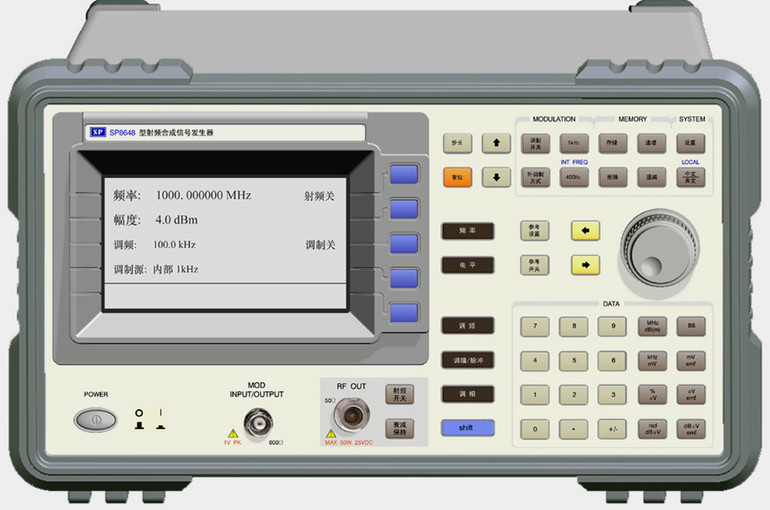

SP8648系列射频合成信号发生器采用先进的小数分频技术，用单环频率合成方式，可实现1Hz的频率分辨率，同时保证了优良的频谱性能，频率覆盖100KHz～3000MHz，电平范围-127dBm～+13dBm，它是新一代的高性能合成信号发生器。本仪器采用了中大规模集成电路和一些性能优异的可编程逻辑器件，使仪器的设计更加合理，功耗小、重量轻，可靠性高。本仪器具有功能全，测量准确度高、性能可靠、使用方便等特点，满足了国防、科研和通信等领域对合成信号发生器的要求。
特点：
采用∑-Δ调制单循环分数分频合成技术l采用表面贴装(SMT)工艺
采用大屏幕菜单,中英文可切换
具有设置存储调用功能
可选配脉冲调制功能、USB接口、GP-IB接口和RS232接口
高可靠性:MTBF≥10000h
测量电压的频率范围
|
A型 |
|
|
频率范围 |
100KHz～1GHz |
|
分辨率 |
1 Hz |
|
稳定度 |
1×10-8/日 |
|
射频输出电平 |
-127dBm~+13 dBm |
|
射频输出电平分辨力 |
0.1dBm |
|
反向功率保护 |
1W(50Ω负载)最大抗烧毁15W |
|
频谱纯度 |
输出电平≤+4dBm |
|
谐波:<-30dBm |
|
|
非谐波:<-50dBm |
|
|
单边带相位噪声(偏离载频>20KHz,典型值) |
载频500MHz时<-114dBc/Hz |
|
调制 |
内部1kHz或400Hz调制速率 0~100kHz (<251MHz) 0~50kHz (<502MHz) 0~100kHz (<1004MHz) (外部: DC~50kHz) |
|
调幅 |
AM深度0～70% |
|
调相 |
ФM0～10rad |
|
射频输出阻抗 |
50Ω标称值 |
|
B/C型 |
|
|
频率范围 |
100KHz～2/3GHz |
|
分辩力 |
2Hz/4Hz |
|
外形尺寸 |
340mm×170mm×440mm |
|
重量 |
10kg |
