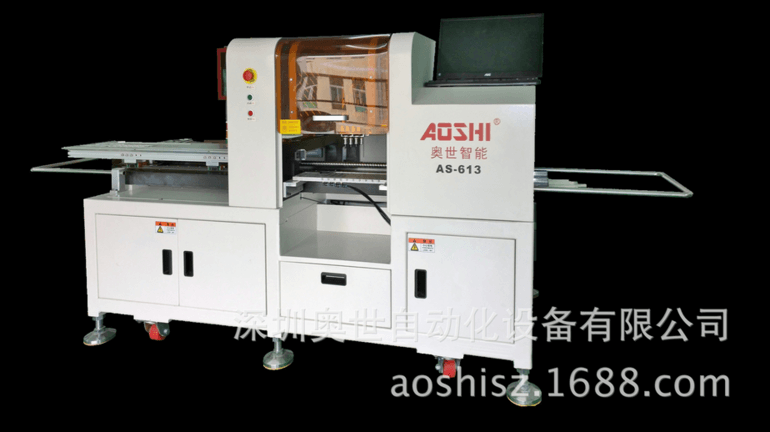

AS-613通用LED贴片机是我公司专门针对球泡灯、T8/T5灯管、面板灯、广告灯、软灯条、硬灯条等要求而研发生产贴片机，该机具有如下特点：
1.分取分贴每小时达18000点/H以上（通用条件下）。
2.4个吸嘴，双向14个吸上下，交替高速贴装。
3.全中文操作系统方便及时操作本机。
4.可贴装市面上绝大部分LED基板。
5.缺料自动停止，随时可进行补料极大减少漏贴情况。
6.可同时贴装灯珠和电阻等（通用条件下）
7.带转角贴装功能可贴各种角度的灯珠或电阻等。
8.手动送板平台，可拼板贴装。
|
项目
|
规格参数
|
|
|
|
|
理论速度
|
18000 Pcs/H
|
|
|
|
|
基板尺寸
|
PCB板长宽（L*W）：Max:1200mm*300mm
PCB板厚度(Thick)：范围：0.5~3.0mm
|
|
吸嘴数量
|
4个
|
|
|
|
|
料站数量
|
10站
|
|
|
|
|
贴零件范围
|
1608、 1206（3014）、1210（3528）、5050等
|
|
|
|
|
贴装精度
|
±0.1mm
|
|
|
|
|
视觉系统
|
工业相机，40万相素镜头
|
|
|
|
|
操作系统
|
WINDOWS XP SP3
|
|
|
|
|
编程方式
|
视觉编程+运动控制
|
|
|
|
|
使用气源
|
0.5Mpa
|
|
|
|
|
使用电源
|
220V∕50Hz∕2KW
|
|
|
|
|
最佳环境温度
|
25℃±5℃
|
|
|
|
|
主体重量
|
800KG
|
|
|
|
|
外形尺寸
|
1900×970×1400mm
|
