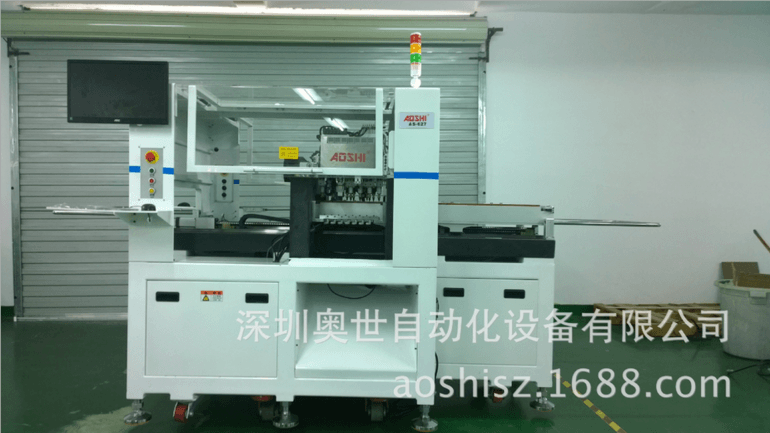

AS-627超高速全自动LED贴片机是我公司专门针对T8/T5灯管、面板灯、广告灯、软灯条、硬灯条等要求高速贴片而研发生产贴片机，该机具有如下特点：
1.群取群贴每小时达80000点（通用条件下）。
2.单边7个吸嘴，双向14个吸嘴，交替高速贴装。
3.双向设置键盘及显示器方便及时操作本机。
4.自动调整吸嘴间距，可贴装市面上绝大部分LED基板。
5.缺料自动停止，随时可进行补料极大减少漏贴情况。
6.可同时贴装灯珠和电阻等（通用条件下）
7.带转角贴装功能可贴各种角度的灯珠或电阻等。
8.全自动送板平台方便接驳前后加工工序。
9.可根据客户要求方便改为手动送板平台。
10.可根据客户要求方便改为电动送料飞达。
|
项目
|
规格参数
|
|
|
|
|
理论速度
|
板宽在350-400mm之间60000 Pcs/H（单边放板，可以自动夹板）
板宽在10-200mm之间65000-70000Pcs/H（双边放板）
|
|
|
|
|
基板尺寸
|
PCB板长宽（L*W）：Max:1200mm*400mm
PCB板厚度(Thick)：范围：0.5~3.0mm
|
|
吸嘴数量
|
14个
|
|
|
|
|
料站数量
|
14站
|
|
|
|
|
贴零件范围
|
1608、 1206（3014）、1210（3528）、5050等
|
|
|
|
|
贴装精度
|
±0.1mm
|
|
|
|
|
视觉系统
|
工业相机，40万相素镜头
|
|
|
|
|
操作系统
|
WINDOWS XP SP3
|
|
|
|
|
编程方式
|
视觉编程+运动控制
|
|
|
|
|
使用气源
|
0.5Mpa
|
|
|
|
|
使用电源
|
220V∕50Hz∕2KW
|
|
|
|
|
最佳环境温度
|
25℃±5℃
|
|
|
|
|
主体重量
|
1000KG
|
|
|
|
|
外形尺寸
|
2000×1200×1500mm
|
