| 品牌 | 中翔数控机床厂 | 型号 | CKX6142数控车床 |
| 主电机功率 | 4（kw） | 加工尺寸范围 | 床身最大回转直径360（mm） |
| 主轴转速范围 | 45-4000（rpm） | 刀具数量 | 8 |
| 工作形式 | 车 | 控制系统 | 凯恩帝1000TI |
| 布局形式 | 立式 | 动力类型 | 液压 |
| 用途 | 适用于多种机械行业的机械加工 | 适用范围 | 通用 |
| 产品类型 | 全新 | 是否库存 | 否 |

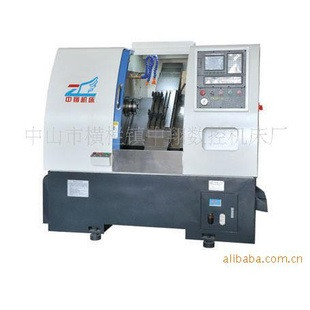

ckx6142主要特点:
床身、大拖板、滑板、主轴箱等主要部件均采用先进的树脂砂造型工艺铸造的高强度铸铁件，
经时效处理使机床永不变型。床身采用45°倾斜设计，使之更人性化等特点。刚性强、抗震性好、
排屑流畅、操作方便。x、z轴采用台湾上银式银泰高纲性直线导轨。轨道与轨道之间经理论计算
取得最佳跨距，使导轨运行阻力低，机床刚性强、精度高、位移速度快等优点。x、z轴丝杆均采
用台湾上银式银泰研磨级滚珠丝杆等品质极佳配件，从而保证了机床的传动质量。润化系统采用了
电脑自动供油系统，定时、定量保证机床各部运行的润滑。
|
主要配置 |
规格 |
备注 |
|
系统控制 |
北京knd-1000ti |
可选配其它系统:台湾宝元、日本三菱等 |
|
主轴 |
台湾普森a2-5 |
原装套筒式主轴 |
|
伺服系统（驱动器+电机） |
日本安川 |
|
|
主轴变频调速器 |
日本安川4kw |
|
|
主轴电机 |
上海森力玛4kw变频电机 |
|
|
x、y轴滚珠丝杆 |
台湾上银或银泰p3级丝杆 |
|
|
x、y轴直线导轨 |
台湾上银或银泰p级直线导轨 |
|
|
x、y轴丝杆轴承 |
日本nsk精密级丝杆专用轴承 |
|
|
油缸 |
台湾通福rc-6 |
|
|
刀架形式 |
排刀或立式电动刀塔、液压、伺服刀塔 |
ckx6142高速精密数控车床主要技术参数
|
序号 |
名称 |
参数 |
其它 |
|
1 |
床身结构 |
45°斜床身 |
|
|
2 |
床身上最大回转直径 |
￠360mm |
|
|
3 |
滑板上最大回转直径 |
￠90mm |
|
|
4 |
主轴孔直径 |
￠56 |
|
|
5 |
自动送料可通棒料直径 |
￠42 |
|
|
6 |
主轴转数 |
45-4500r/min |
无级变频变数 |
|
7 |
主轴电机功率 |
4kw |
|
|
8 |
刀架最多装刀量 |
8把 |
|
|
9 |
纵向（z轴）行程 |
250 mm |
|
|
10 |
横向（x轴）行程 |
680 mm |
|
|
11 |
x、z轴最快位移速度 |
20m/min |
|
|
12 |
液压夹紧油缸 |
6寸 |
|
|
13 |
控制系统 |
凯恩帝1000ti彩屏 |
可选配其它系统 |
|
14 |
最小移动单位x/z |
0.001 mm/0.001 mm |
|
|
15 |
定位精度 |
±0.003 mm |
|
|
16 |
圆度 |
0.003 mm |
|
|
17 |
锥度 |
0.005 mm/100 mm |
|
|
18 |
表面精糙度 |
0.4~1.6 |
|
|
19 |
总装机容量约 |
6.5kw |
|
|
20 |
机床总重量 |
3200kg |
|
|
21 |
外型尺寸 |
2100*1300*1800 |
