• 一． 机器功能：

产品参数说明

我公司推出国内最可靠LED全自动贴片机,专业满足国内电子厂、SMT加工厂、

LED厂商贴装0402、0603、0805、1206、1210、LED3528器件、LED5050封装器件二极

管、三极管等，有效的提高了贴装的精度和效率，节省大量人工成本。产品已

在大量投入市场，使用稳定，操作简单，是一款具有高性价比的全自动贴装

机。

【技术参数】：

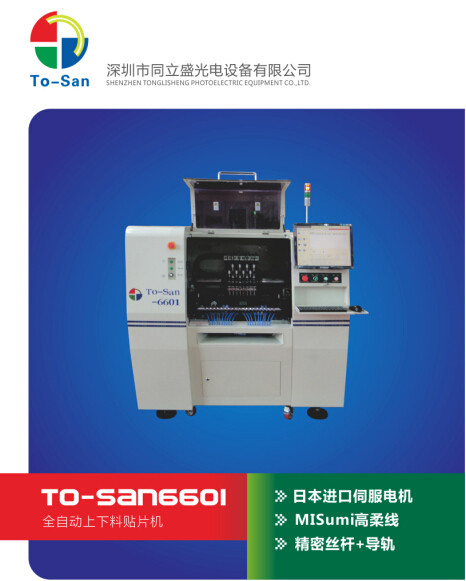

型号：TO-San6601自动贴片机

1  最大电路板面积：           1250(X)╳270(Y)

2  Z轴最大移动范围：          15mm

3  PCB滑台最大移动范围：      1250mm

4  最大贴片速度：             28000Pcs/H (群取群贴32000Pcs/H)

5 平均贴片速度：              22000Pcs/H

6 Mark点识别系统：            自动识别电路板放置偏差

7 吸料校正系统：              自动校正料盒编带位置偏差(可选配)

8 控制方式：                  工业控制计算机+运动控制长

9 定位精度：                  0.05mm

10 吸嘴缓冲范围：              4.0

11 电源：                      220V, 50Hz

12 压缩空气：                  0.65-0.75Mpa

13 平均功率：                  2KW

14带式喂料器:                  8、12、16、24mm飞达

15适用范围：                  适配0402、0603、0805、1206(3014)、1210(3528)、5050、SOT等

16喂料器数量：                     14个（另可根据要求扩展订制）

17 使用电机:                  松下交流伺服电机+安川

18 贴装头：                    8头

19 运动驱动系统：             高级交流伺服系统

20元件角度：                  0-360°任意角度，运动中同步旋转

21 送料模式：                  全自动上下料

22 X/Y运行模式：              精密丝杆+导轨

23 Z运行模式：                进口精密花键

24气源：                     进口负压发生器

25操作系统：                  同立盛自主开发软件

26 编程方式：                 图形化编程，点对点教习编程，视觉编程，PCB文件坐标

导入等

27产品重量：                  1000KG

28尺寸：                     200cm *110 cm *165cm
