• 机器功能：

产品参数说明

我公司推出国内最可靠LED全自动贴片机,专业满足国内

电子厂、SMT加工厂、LED厂商贴装0402、0603、

0805、1206、1210、LED3528器件、

LED5050封装器件二极管、三极管

等，有效的提高了贴装的精度和效率，节省大量人工成

本。产品已在大量投入市场，使

用稳定，操作简单，是一款具有高性价比的全自动贴装

机。

【技术参数】：

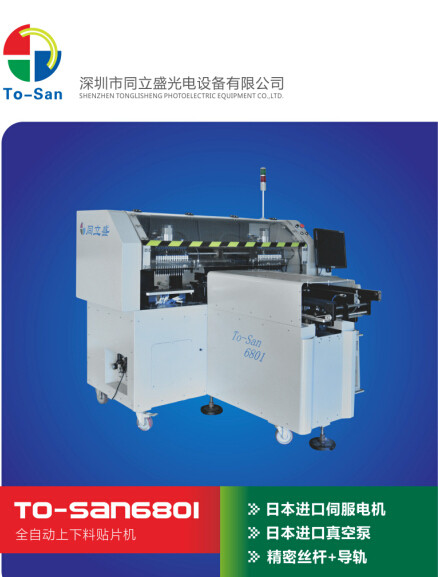

型号：TO-San6801自动贴片机

1  最大电路板面积：           1250(X)╳300(Y)

2  Z轴最大移动范围：          25mm

3  PCB滑台最大移动范围：      1250mm

4  最大贴片速度：              150,000 Pcs/H (群取群贴)

5 平均贴片速度：               60,000~100,000 Pcs/H

6 Mark点识别系统：            自动识别电路板放置偏差

7 控制方式：                   工业控制计算机+运动控制卡

8 定位精度：                   0.05mm

9 吸嘴缓冲范围：              4.0

10 电源：                      220V, 50Hz

11 压缩空气：                  0.65-0.75Mpa

12 平均功率：                  3KW

13带式喂料器:                 8、12、16、24mm飞达

14适用范围：                  适配0402、0603、

0805、1206(3014)、1210(3528)、5050

等

15喂料器数量：                30个

16使用电机:                  松下交流伺服电机

17 贴装头：                   双边15个头(30个吸嘴头)

18 运动驱动系统：             高级交流伺服系统

19元件角度：                  0-360°任意角度，运动中同步旋转

20 送料模式：                  全自动上下料

21 X/Y运行模式：              精密丝杆+导轨

22负压气源：                  真空泵

23操作系统：                  同立盛自主开发软件

24 编程方式：                 视觉编程

25产品重量：                  800KG

26 尺寸：                     272cm *172 cm *134cm
