项目

规格参数

视觉识别系统

判别方法

结合权值成像数据差异分析技术,彩色图象对比,颜色提取分析技术,相似性,二值化,OCR/OCV,通路测试等多种算法综合应用

摄像机

CCD彩色摄像机 分辨率：12/15/20微米/点 ,可选

光源

RGB环形LED结构光源

图像处理速度

0201元件

<10毫秒

<10ms

每画面处理时间

<170毫秒

<170ms

检测内容

锡膏印刷

有无、偏斜、少锡多锡、断路、污染

零件缺陷

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损

焊点缺陷

锡多、锡少、连锡

波峰焊检测

少锡,多锡,焊点桥连或短路,虚焊(镜头可见部分)

机械系统

防静电措施

防静电插座，配防静电环（可选）

PCB尺寸

25×25mm~370×470mm（可依据客户具体要求订制更大规格）

PCB厚度

0.5mm~2.5mm

PCB翘曲度

<2mm（有夹具辅助矫正变形）(特殊要求可订制)

零件高度

Top≤25mm,Bottom≤70mm(特殊要求可订制)

最小零件

0201元件

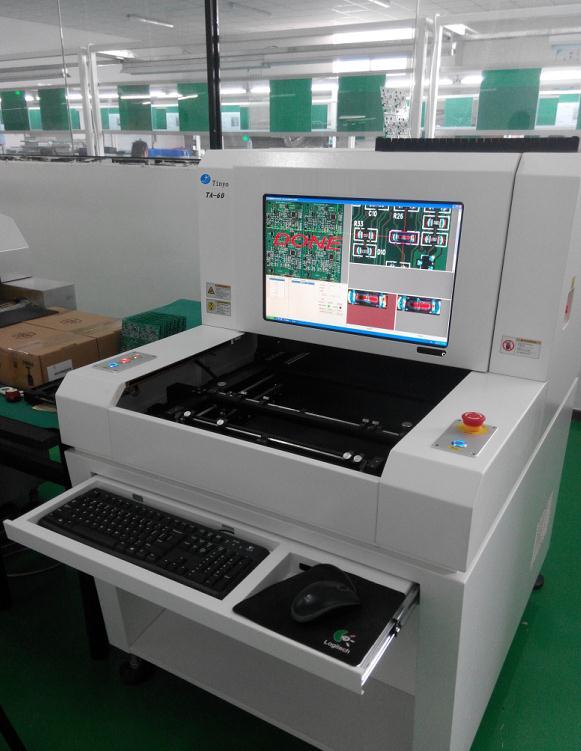

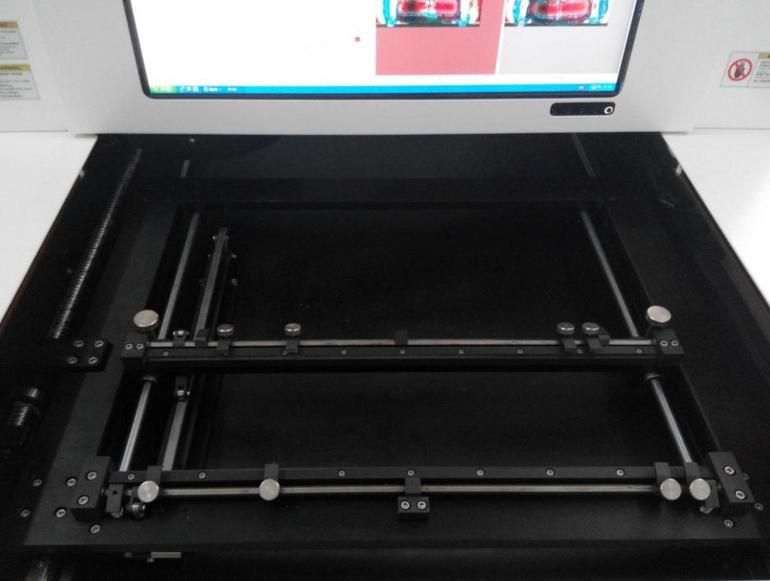

X、Y平台

驱动设备

交流伺服电机系统

定位精确

≤4微米/4um

移动速度

700毫米/秒 (MAX)

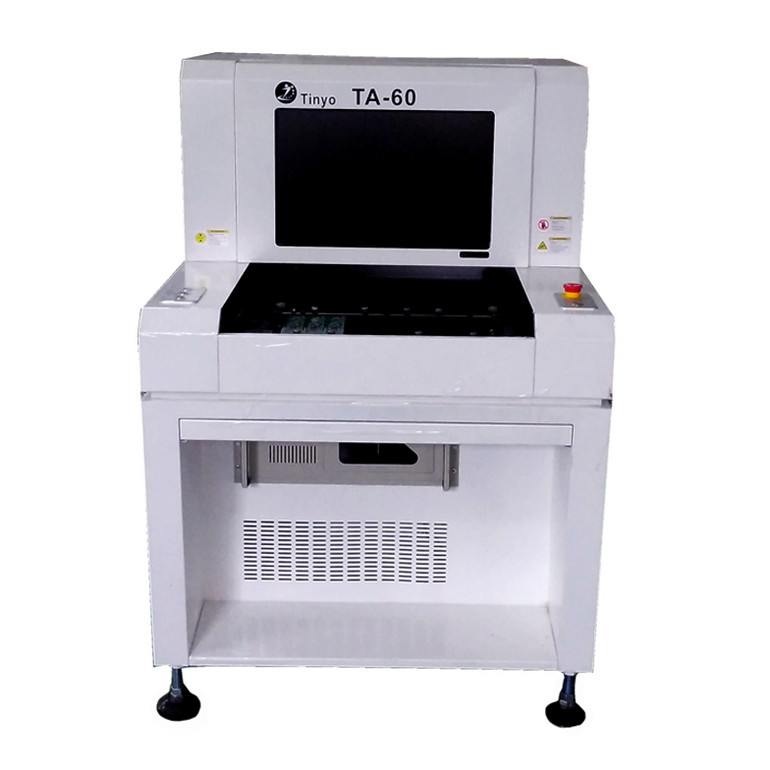

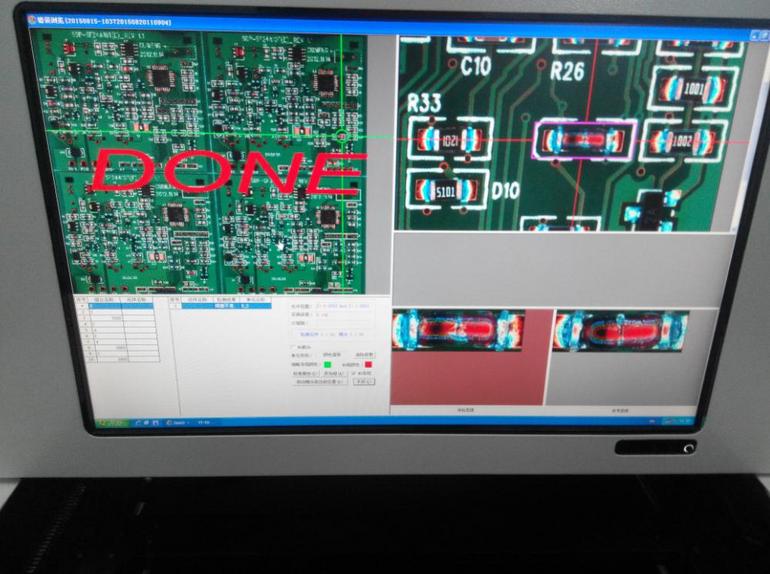

软件系统

操作系统

Microsoft Windows XP Professional

识别控制系统

特点

应用权值图像差异建模技术和独特的颜色, 提取分析技术,学习ok样品,自动建立标准图象,识别数据及误差阀值

操作

图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,精确自动定位，微米位微调，制程快捷

Mark

点数

可选择2个常用的Mark点,拼版多Mark功能

识别速度

0.3秒/个

控制系统

电脑主机

工业控制计算机，Intel双核CPU，4G DDR III内存，500G硬盘

显示

22英寸液晶宽屏显示器

其它参数

机械外形尺寸

900×1000×1180mm (L*W*H)

重量

约480公斤

环境温度

-10-40℃

环境湿度

-10-85%RH(无凝霜)

电源

交流220伏特±10%，频率50/60Hz，额定功率600W，UPS电源(可选)
