微信扫一扫
使用小程序
Outdoor Lighting
Special Lamp
Machines & Processing
Special Lamp
Machines & Processing

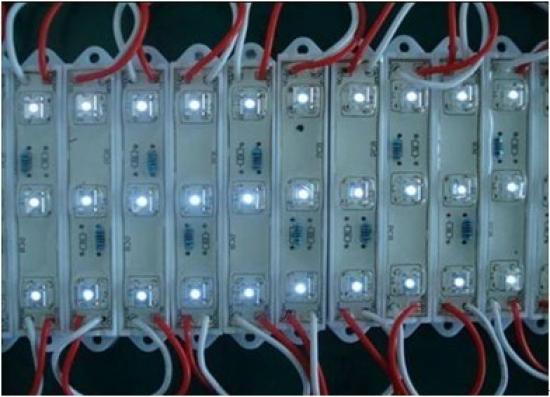

展品名称：中性无腐蚀背光源灯灌封缩合型电子灌封胶
展品品牌：金无曼
展品型号：JS-2101
性能：JS-2101
混合比：100：5～8
混合颜色：透明
混合粘度25℃（mPa.s）：2000
室温下工作时间（min）：30～90，可调整B组份用量
室温下可移动时间（h）：3～5
密度（g/cm3）：1
硬度( shore A)：18
导热系数（W/M·K）：0.2
体积电阻率（Ω.cm）：1×1014
介电强度（KV/mm）：18
介电常数（50Hz）：3
介电损耗因子（50Hz）：0.006
说明：缩合型脱醇双组分室温固化硅胶，深层固化良好，透明度高，弹性好；电气绝缘性能优异，且不易受温度、频率变化的影响；能在-40~+200℃下长期工作；具可拆性，密封后的元器件可取出修理和更换并不留痕迹
使用工艺：
1.混合之前，组份 A需要利用手动或机械进行在转速1500-2000转/分的条件下搅拌3-5分钟。搅拌器应置于液面中心稍偏位置，搅拌器插入胶内深度为胶液高度1/2-2/3最好（以距液面高度为基准）。组份B应在密封状态下充分摇动容器，然后再使用。
2.当需要附着于应用材料上时，使用前请确认是否能够附着，然后再应用。
3.混合时，一般的重量比是 A：B = 10：5-8，如果需要改变比例，应对变更混合比例进行简易实验后应用。一般组分B的用量越多，固化时间越短，操作时间越短。
4.环境温度越高，固化越快，操作时间越短。一般不建议加热固化，以免表面及内部产生针孔或气泡，影响美观及密封性能。
5.调配好的胶液，必须在凝胶（明显增稠）前用完，否则会浪费或灌封效果不良。
查询价格
关注
转发
沪公网安备 31010402000543号
