| 类型：立式加工中心 | 品牌：天英 | 型号：TY-500-F11 |
| 重量：2300（kg） | 主电机功率：5.5（kw） | 界面语言：中文 |
| 主轴转速范围：5000~24000（rpm） | 定位精度：0.005 | 刀具数量：选配 |
| 动力类型：气动 | 布局形式：立式 | 作用对象：五金 |
| 适用行业：钟表首饰、塑胶模具件，铜件，铝件等零件加工 | 产品类型：全新 | 是否库存：是 |
| 售后服务：保修一年 |
一、技术参数表
1.三轴行程（X/Y/Z）：470*320*310mm
2.工作台面积：550*350mm
3.载重：200kg
4.主轴锥度：BT30
5.主轴转速：24000（5000-24000）rpm
6.定位精度：±0.005/300mm
7.重复定位精度：±0.0025mm
8.机器重量：2300kg
9.主轴鼻端至台面：170-620mm
10.主轴中心至立柱导轨面：350mm
11.三轴导轨：线性导轨
12. T型槽（数目-尺寸*间距）：3-18*128mm
13.主轴功率：5.5kw
14.三轴电机（X/Y/Z）：8.5/8.5/1.8kw
15.三轴切削速度：1-24000m/min
16.三轴快移速度：25/25/25min
17.占地面积（长*宽*高）：2200*1550*2100mm
二、标准配置
1.台制P级线性导轨
2.台制C3级滚珠丝杆
3.台制高速主轴24000rpm
4.台制内防护罩
5.自动润滑系统

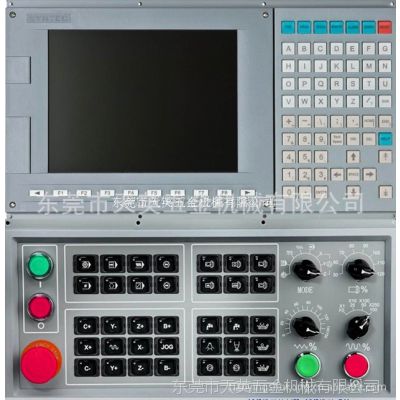

6.台湾新代控制系统（可选配）
7.主轴油冷装置
8.自动排屑装置
9.台制打刀系统
10. 12T夹臂式刀库
11. MGP手轮单元
12.主轴环状出水装置
13.机体油水分离设计
14.自动断电装置
15.防爆节能工作灯（二具）
16.变压器装置
三、选购配置
1.宝元/三菱控制器
2.皮带式12000转主轴
3.直结式12000转主轴
4.直结式15000转主轴
5. 20T斗笠式刀库
6.自动刀长检测
7.电箱冷气装置
8.双交换工作台
9.旋转工作台（第四轴）
10.自动冲屑装置
11.主轴中心出水
12.三轴光学尺装置
13.滚柱线轨（40mm）
14.丝杆中空油冷
四、产品特性
1.机身采用FC-300铸铁，经回火及自然时效处理，抑制机床变形量
2.底座、鞍座、工作台、机头采用箱体结构，且筋条加多加粗，有效提高机床高刚性
3.一体式成型铸件，提供稳固的负重能力；底座道水盘设计，切削液不易外溅
4.三轴全行程设计，保证机床动态精度，提高使用寿命
5.三轴采用台制P级35MM线轨，大幅提升机床载重能力
6.人字型立柱。加宽结合面跨距，大幅提成机体刚性。
7.台制C3级双螺帽滚柱丝杆，保证轴向运行精准度。
8.三轴采用台制内防护罩，延长使用寿命；Y轴采用单片设计，有效防护且易排屑
9.标配前置排屑装置，大幅提升机床便利性。
10.机体油水分离设计，切削液不易发臭，经济实用且环保。
11.管线内藏设计，避免铁屑及切削液侵蚀的疑虑
12.三轴快速位移54m/min的高刚性结构，实现高速高精度
